1. Лазерные терапевтические аппараты серии Мустанг 2000 и Мустанг 2000+

Принципы построения аппаратов

Для обеспечения высокой эффективности процедур к аппаратам лазерной терапии (АЛТ) предъявляются основные требования:

- высокая точность установки и стабильность параметров лазерного излучения в широком диапазоне;

- контроль параметров воздействия: мощности излучения, дозы, длины волны;

- возможность доставки излучения к зоне воздействия;

- простота использования (наглядность органов управления, информативность систем контроля, небольшие габариты и вес);

- высокая надежность и простота технического обслуживания;

- соответствие современным требованиям безопасности.

Выполнение всех этих требований обеспечивает высокую эффективность лечения.

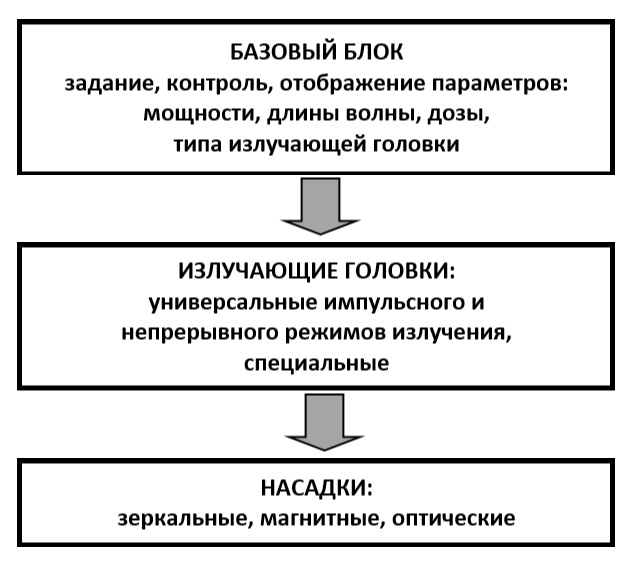

Перечисленным требованиям в полной мере отвечает принцип блочного построения АЛТ. В соответствии с этим принципом аппарат условно разделяется на три совместимые и сочетаемые части: базовый блок, излучающие головки и насадки.

Базовый блок - основа АЛТ. Его функции - задание режимов и параметров излучения, индикация настроек и контроль работы прибора.

Многообразие методик терапевтического воздействия требует применения лазеров и светоизлучающих диодов с различными параметрами излучения. Для этих целей служат различные излучающие головки, которые содержат один или несколько лазеров и светодиодов и электронное устройство сопряжения сигналов управления от базового блока с лазером.

Различные оптические насадки позволяют доставлять излучение к требуемой зоне воздействия.

Блочный принцип позволяет применять широкий спектр лазерных и светодиодных головок, обладающих различными спектральными, пространственно-временными и энергетическими характеристиками, что, в свою очередь, поднимает на качественно новый уровень эффективность лечения за счет сочетанной реализации различных методик лазерной терапии.

АЛТ Мустанг 2000+ построен по блочному принципу и отвечает всем современным требованиям. Он представляет собой устройство, состоящее из базового блока, сменных выносных излучателей (излучающих головок) и насадок.

Аппарат Мустанг 2000+, построенный по блочному принципу, позволяет создавать на основе одного базового блока как универсальные, многопрофильные поликлинические кабинеты, так и специализированные комплексы.

Базовые блоки

Базовый блок имеет в зависимости от исполнения 1, 2 или 4 канала для подключения излучающих головок с возможностью независимой установки частоты и мощности излучения для каждого канала. Аппараты имеют единый дизайн и отличаются друг от друга шириной корпуса, в зависимости от количества каналов. Выбор канала излучения производится нажатием кнопки на панели управления аппарата.

При включении аппарат автоматически определяет типы подключенных к базовому блоку головок и последовательно выводит их названия и номер канала, к которому они подключены, на дисплей.

АЛТ Мустанг 2000+. Базовый блок 1 канальный.

Аппарат имеет встроенный фотометр, который позволяет измерять параметры излучения всех типов головок в спектральном диапазоне от ультрафиолетового с длиной волны 365 нм до инфракрасного с длиной волны 1300 нм. При измерении мощности излучения аппарат автоматически определяет и выводит на дисплей тип используемой головки, длину волны и значение мощности излучения в ваттах (для импульсных головок) или в милливаттах (для непрерывных головок).

Во время проведения процедуры аппарат производит подсчет дозы воздействия для каждого канала и выводит ее значение на дисплей. Это позволяет вести непрерывный контроль суммарной дозы воздействия, не прибегая к ее расчету по формулам или таблицам.

АЛТ Мустанг 2000+. Базовый блок 2-х канальный.

При расчете дозы воздействия по формулам или таблицам длительность импульсов излучения принимается, как правило, равной 100 нс (10-7 с). Хотя это значение и является наиболее типичным для большинства лазеров, используемых в лазерной терапевтической аппаратуре, однако разброс длительности импульсов может достигать значений от 70 до 180 нс, и определение дозы по формулам или таблицам может приводить к значительной ошибке. АЛТ Мустанг 2000+ при подсчете дозы определяет и учитывает длительность импульсов излучения лазеров. Часто в методических рекомендациях и литературе приводится непосредственно доза воздействия без указания других параметров излучения. В этом случае функция подсчета дозы является особенно важной.

Отличительные особенности АЛТ Мустанг 2000+:

- 1, 2 или 4 независимых канала для подключения излучающих головок;

- возможность устанавливать свою частоту излучения (частоту модуляции) и мощность излучения отдельно для каждого
канала;

- широкий выбор различных лазерных и светодиодных сменных выносных излучателей (излучающих головок) импульсного, непрерывного и модулированного режима работы в диапазоне длин волн от 365 до 1300 нм (от ультрафиолетового до инфракрасного);

- наличие универсального блока отображения параметров излучения: типа излучающей головки, мощности излучения, длины волны, дозы воздействия;

- возможность модуляции излучения от внешних источников: от датчиков пульса и дыхания (БИО-управляемый режим модуляции в соответствии с биоритмами пациента), от источников специальных музыкальных программ и т.д.;

- универсальность применения и высокая эффективность лечения, которая обеспечивается возможностью выбора практически любого способа и параметров воздействия, используемых в лазерной терапии;

- соответствие требованиям стандартов;

- высокая надежность;

- современный дизайн и продуманная эргономика.

АЛТ Мустанг 2000+. Базовый блок 4-х канальный.

Аппараты Мустанг 2000 и Мустанг 2000+ по своим возможностям не имеют аналогов, уникальные возможности аппаратов позволяют создавать на их основе как универсальные «лазерные кабинеты», реализующие практически все современные методики лазерной терапии, так и специализированные комплексы, возможности которых направлены на максимально эффективное лечение узкого круга заболеваний в одной области медицины.

Основные технические характеристики АЛТ Мустанг 2000+

АЛТ Мустанг 2000 имеет такие же параметры, как и АЛТ Мустанг 2000+. Единственное отличие – отсутствие у первого функций индикации типа сменной излучающей головки и подсчета дозы.

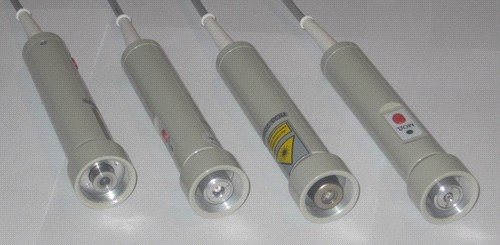

Универсальные (лазерные и светодиодные) излучающие головки

Универсальные головки имеют одиночный излучатель и классифицируются по типу источника излучения (лазер или светодиод), режиму излучения (импульсный или непрерывный), длине волны и максимальной мощности. Они могут использоваться как самостоятельно, так и совместно с различными насадками (зеркальными, магнитными, оптическими, акупунктурными). Светодиодные головки могут использоваться совместно с магнитными, зеркальными или поляризационными насадками.

Универсальные лазерные излучающие головки импульсного режима излучения

Универсальные лазерные излучающие головки непрерывного и модулированного режимов излучения

Универсальные светодиодные излучающие головки непрерывного и модулированного режимов излучения

Матричные излучающие головки

Матричная излучающая головка МЛ01К-2000 имеет 10 инфракрасных импульсных лазерных диодов с длиной волны 890 нм, максимальную импульсную мощность излучения не менее 50 Вт и площадь поверхности выходного окна излучения 10 - 12 см2. Головка имеет встроенный измеритель мощности, наглядный цифровой индикатор, а также автоматический контроль исправности работы. Может использоваться совместно со специальными магнитными насадками типа ММ50 или ММ100.

Матричная излучающая головка МЛС1-2000 «Эффект» представляет собой комбинированную лазерно-светодиодную матрицу. Высокая эффективность применения обеспечивается оптимальным выбором параметров импульсного лазерного (ИК и красного) и светодиодного (ИК, зеленого и синего) излучения. Предусмотрена возможность как одновременной, так раздельной работы групп излучателей.

Комбинированная лазерно-светодиодная излучающая головка ЛО-2000 имеет лазерный диод импульсного режима работы (890 нм / 7 Вт) и 7 светодиодов непрерывного или модулированного режима работы (630 нм / 15 мВт).

Матричные светодиодные излучающие головки имеют 31 светодиод и площадь поверхности выходного окна излучения 15 см2. Головка МСО2-2000 ИК-диапазона имеет 7 светодиодов и внешний вид, аналогичный универсальным головкам непрерывного режима излучения. Головки могут работать в непрерывном или модулированном режиме. Параметры приведены в таблице.

Излучающие головки для внутривенного облучения крови для АЛТ Мустанг 2000

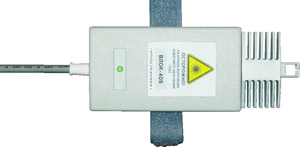

Лазерные излучающие головки типа ВЛОК предназначены для внутрисосудистого лазерного облучения крови при использовании одноразовых стерильных световодов КИВЛ-01. Головки имеют различные длины волн и мощности излучения. Параметры головок приведены в таблице. Головки имеют размер немногим более спичечного коробка, при проведении процедуры облучения крови удобно закрепляются на запястье пациента с помощью ремешка.

Лазерные излучающие головки для внутривенного облучения крови

Светодиодные излучающие головки для внутривенного облучения крови

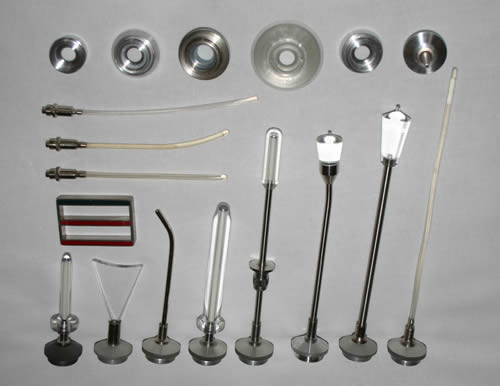

Насадки оптические

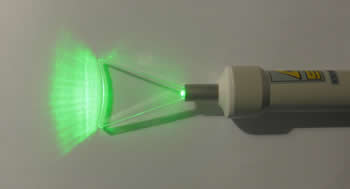

Оптические насадки применяются совместно с универсальными излучающими головками и предназначены для подведения (доставки) энергии лазерного излучения к месту воздействия. Параметрами, характеризующими насадку, являются индикатриса рассеяния и коэффициент ввода излучения, который определяется как отношение мощности на выходе насадки к подводимой мощности. Этот коэффициент зависит не только от типа насадки и ее конструктивных особенностей, но и от типа лазера и имеет значения в диапазоне 0,4 - 0,6.

Насадки магнитные

Магнитные насадки предназначены для совместного направленного воздействия магнитного поля и энергии лазерного излучения, что повышает эффективность лазерной терапии. Для работы с универсальными головками АЛТ Мустанг 2000+, Мустанг 2000 применяются насадки ЗМ25, ЗМ35, ЗМ50, ЗМ150 и комплект магнитных насадок КМ2.

Блок БИО-управления для АЛТ Мустанг 2000

Блок БИО-управления предназначен для синхронизации временных параметров лазерного воздействия с биоритмами конкретного пациента. Сигналы пульса и дыхания снимаются с пациента с помощью специальных датчиков. Блок подключается к аппаратам Мустанг 2000+, Мустанг 2000 и позволяет проводить лазерное воздействие, модулированное в соответствии с сигналами пульса и дыхания пациента, а также плавающей частотой 7 - 14 Гц.

В режиме БИО-управления мощность лазерного излучения модулируется тремя сигналами. Несущая частота модулируется плавающей частотой 7 - 14 Гц (задается специальным генератором). При этом мощность излучения несущей частоты в отсутствии сигналов пульса и дыхания составляет 1/3 от максимального значения. При наличии сигналов с датчиков пульса и дыхания происходит дополнительная модуляция излучения, добавляя в фазах систолы и вдоха по 1/3 к амплитуде. В результате на выдохе в фазах диастолы мощность излучения минимальна, а на вдохе в фазах систолы (наиболее благоприятные моменты воздействия) достигает максимального значения.

Преимущества БИО-управляемой хронолазеротерапии по сравнению с традиционными методами: системный характер лечения благодаря иммунокоррекции и усилению антиоксидантной защиты; устранение десинхронозов; нормализация кровотока; синхронизация регионального и центрального кровотоков. Это устраняет и последствия, и причины болезни.

Универсальный цифровой измеритель мощности лазерного излучения Мустанг-стандарт
